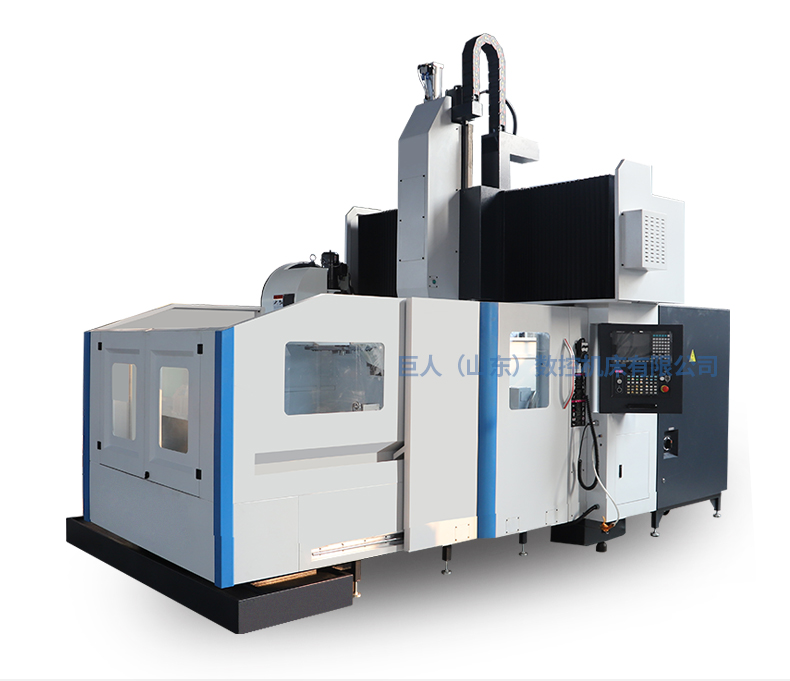

GMC1812龍門加工中心
產品型號：GMC1812
標準系統：新代21i
主軸最高轉速：12000rpm
X、Y、Z三軸行程：1800x1200x600mm
產品資料下載
咨詢服務熱線
135 6220 2257
1、產品說明：
- X、Y、Z三軸行程：1800x1200x600mm
- 主軸轉動方式直連接傳動，最高轉速：12000轉。
- 頭部組為重型箱型結構，內部肋骨強化，高剛性。
- 主軸打刀方式采用氣動機構，打刀時主軸均勻受力，延長軸承壽命。
- 電器箱采內分隔離式設計，將控制器之發熱源部分給予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。
- 三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
- X、Y軸采用滾柱式線性導軌，具有高剛性，低噪性，可做快速位移及獲得最佳循環精度。
- 所有成品均經過激光定位補正及循園測試，以確保最佳定位精度及伺服特性，且機臺出貨前經嚴格的檢驗措施，確保機臺的各項精度長期穩定。
2、技術參數
|
機型專案Item Model |
單位Unit |
參數 |
|
工作臺尺寸 |
mm |
1800x800 |
|
X/Y/Z軸行程 |
mm |
1800/1200/600 |
|
主軸端面至工作臺距離 |
mm |
200-800 |
|
兩立柱距離 |
mm |
1200 |
|
工作臺最大負重 |
Kg |
3000 |
|
X/Y/Z軸快速進給 |
m/min |
12/12/10 |
|
X/Y/Z絲桿規格 |
|
5012/4012/4012 |
|
X/Y導軌規格 |
mm |
RGH45/45 |
|
定位精度 |
mm |
±0.01/300 |
|
重復定位精度 |
mm |
±0.01/300 |
|
主軸最高轉速 |
rpm |
12000 |
|
主軸端錐度 |
mm |
BT40 |
|
控制器系統 |
/ |
新代21i |
|
X/Y/Z軸電機功率 |
N |
32+20+20 |
|
主軸電機功率 |
Kw |
7.5 |
3、標準配置
|
NO |
配置內容 |
|
|
1 |
數控系統：新代21i |
|
|
2 |
主軸最高轉速：12000rpm |
|
|
3 |
主軸轉動方式直連接 |
|
|
4 |
主軸錐度：BT40 |
|
|
5 |
X/Y軸線軌Z軸硬軌 |
|
|
6 |
快速移動速度：12/12/10m/min |
|
|
7 |
|
|
