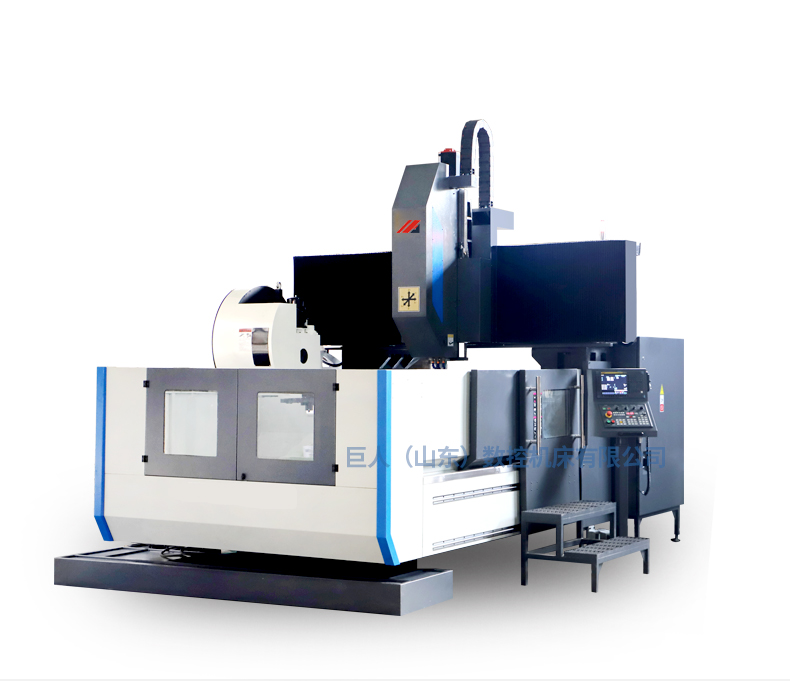

GMC3016龍門加工中心

產品型號:GMC3016

產品名稱:龍門式加工中心

標準系統:FANUC 0i MF

產品資料下載

咨詢服務熱線
135 6220 2257

更多龍門加工中心型號選擇

山東巨人3016龍門加工中心1612龍門加工中心刀庫山東龍門加工中心主軸

1、產品介紹

產品型號:GMC3016

產品名稱:龍門式加工中心

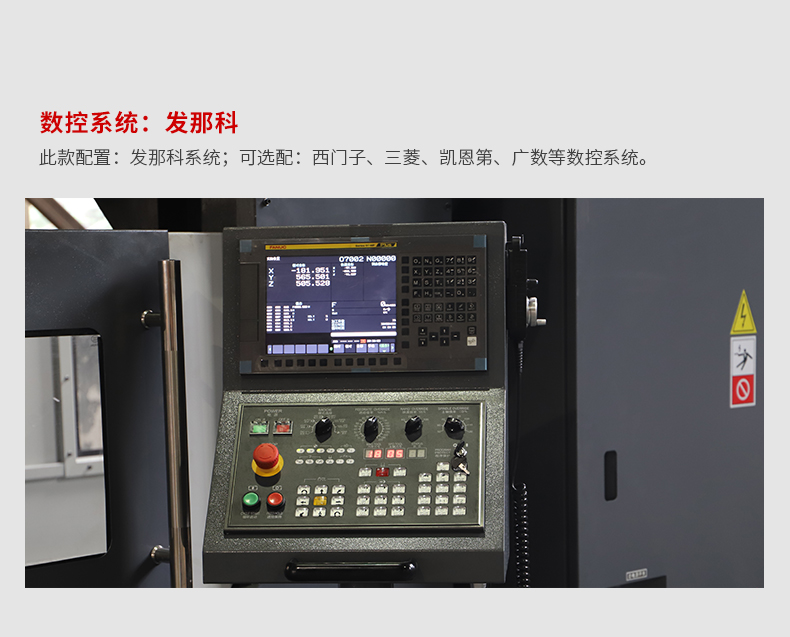

標準系統:FANUC 0i MF

產品說明:

  1. X、Y、Z三軸行程:3200x1600x800mm

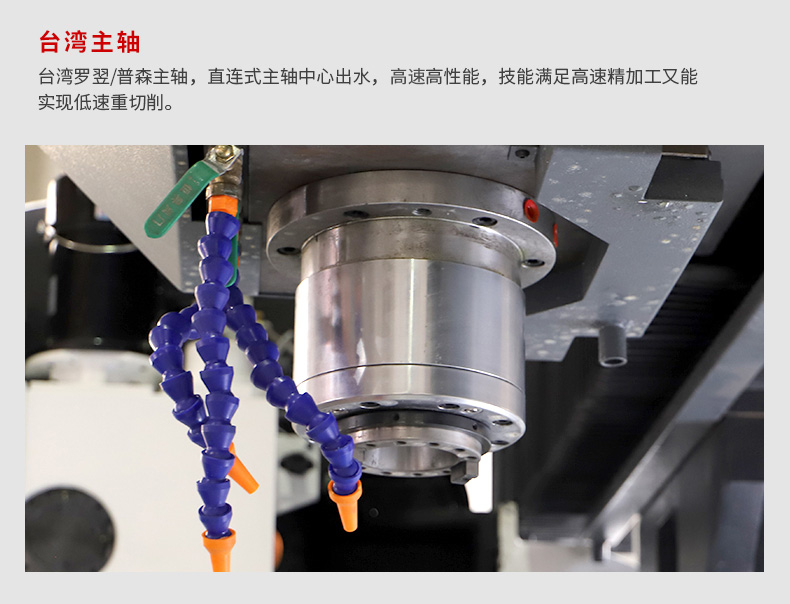

  2. 主軸轉動方式為同步帶傳動,最高轉速:6000轉。
  3. 頭部組為重型箱型結構,內部肋骨強化,高剛性。
  4. 主軸打刀方式采用氣動機構,打刀時主軸均勻受力,延長軸承壽命。
  5. 電器箱采內分隔離式設計,將控制器之發熱源部分給予以分離,前面使用熱交換器散熱,避免外界粉塵進入電箱;后側使用風扇為扇熱板散熱。
  6. 三軸采用高精密滾珠螺桿,結合精密螺帽預壓和尾端預拉裝置,確保機臺背隙與熱變形長時間保持在低值。

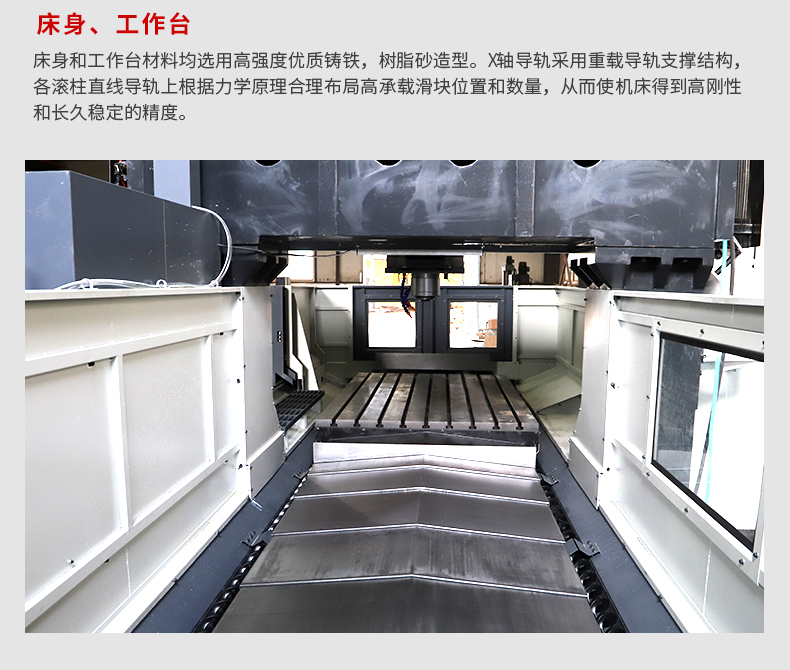

  7. X、Y軸采用滾柱式線性導軌,具有高剛性,低噪性,可做快速位移及獲得最佳循環精度。
  8. 所有成品均經過激光定位補正及循園測試,以確保最佳定位精度及伺服特性,且機臺出貨前經嚴格的檢驗措施,確保機臺的各項精度長期穩定。



2、技術參數

機型專案Item Model

單位Unit

參數

工作臺尺寸

mm

3000x1400

X/Y/Z軸行程

mm

3200/1600/800

主軸端面至工作臺距離

mm

150-950

兩立柱距離

mm

1600

工作臺最大負重

Kg

5000

X/Y/Z軸快速進給

m/min

12/12/10

X/Y/Z絲桿規格



5012/5012/4012

X/Y導軌規格

mm

RGH45/45

定位精度

mm

±0.01/300

重復定位精度

mm

±0.008/300

主軸最高轉速

rpm

6000

主軸端錐度

mm

BT50

控制器系統

/

FANUC

X/Y/Z軸電機功率

N

30+23+23

主軸電機功率

Kw

15



3標準配置

NO

配置內容

1

數控系統:FANUC 0i MF

2

主軸最高轉速:6000rpm

3

主軸轉動方式同步帶

4

主軸錐度:BT50

5

X/Y軸線軌Z軸硬軌

6

快速移動速度:12/12/10m/min

7

  1. 切削冷卻系統
  2. 自動潤滑系統
  3. 排屑方式2螺排
  4. 24把機械式刀庫
  5. Z軸氮?dú)馄胶?/span>
  6. 水平調整螺栓及墊塊
  7. 程序儲存
  8. RS232接口
  1. 變壓器
  2. X軸不銹鋼伸縮罩Y軸風琴式伸縮罩
  3. 外防護鈑金
  4. 三色報警燈
  5. 精度檢驗合格書
  6. 電器說明書
  7. 使用手冊
  8. 程序操作手冊
