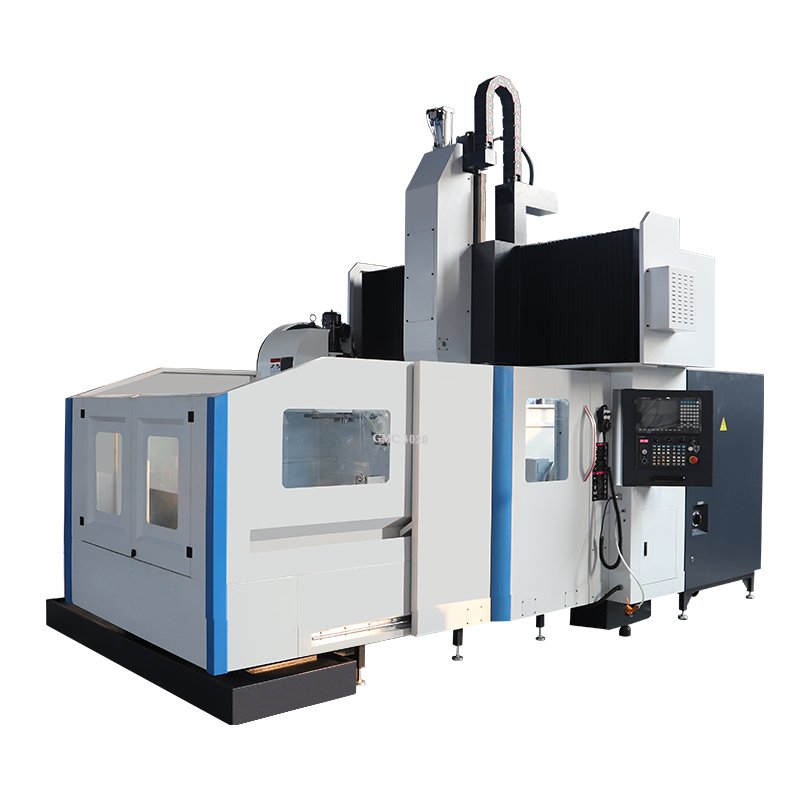

GMC2012龍門加工中心

產品型號:GMC2012

產品名稱:龍門式加工中心

標準系統:新代21i

產品資料下載

咨詢服務熱線
135 6220 2257

更多龍門加工中心型號選擇

山東巨人1612龍門加工中心1612龍門加工中心詳情1612龍門加工中心刀庫山東龍門加工中心主軸

1、產品介紹

產品型號:GMC2012

產品名稱:龍門式加工中心

標準系統:新代21i

產品說明

  1. X、Y、Z三軸行程:2200x1200x600mm
  2. 主軸轉動方式直連接傳動,最高轉速:8000轉。
  3. 頭部組為重型箱型結構,內部肋骨強化,高剛性。
  4. 主軸打刀方式采用氣動機構,打刀時主軸均勻受力,延長軸承壽命。
  5. 電器箱采內分隔離式設計,將控制器之發熱源部分給予以分離,前面使用熱交換器散熱,避免外界粉塵進入電箱;后側使用風扇為扇熱板散熱。
  6. 三軸采用高精密滾珠螺桿,結合精密螺帽預壓和尾端預拉裝置,確保機臺背隙與熱變形長時間保持在低值。
  7. X、Y軸采用滾柱式線性導軌,具有高剛性,低噪性,可做快速位移及獲得最佳循環精度。
  8. 所有成品均經過激光定位補正及循園測試,以確保最佳定位精度及伺服特性,且機臺出貨前經嚴格的檢驗措施,確保機臺的各項精度長期穩定。



2、技術參數

機型專案Item Model

單位Unit

參數

工作臺尺寸

mm

2000x1000

X/Y/Z軸行程

mm

2200/1200/600

主軸端面至工作臺距離

mm

200-800

兩立柱距離

mm

1200

工作臺最大負重

Kg

3000

X/Y/Z軸快速進給

m/min

12/12/10

X/Y/Z絲桿規格



5012/4012/4012

X/Y導軌規格

mm

RGH45/45

定位精度

mm

±0.01/300

重復定位精度

mm

±0.01/300

主軸最高轉速

rpm

8000

主軸端錐度

mm

BT40

控制器系統

/

新代21i

X/Y/Z軸電機功率

N

32+20+20

主軸電機功率

Kw

7.5



3、標準配置

NO

配置內容

1

數控系統:新代21i

2

主軸最高轉速:8000rpm

3

主軸轉動方式直連接

4

主軸錐度:BT40

5

X/Y軸線軌Z軸硬軌

6

快速移動速度:12/12/10m/min

7

  1. 切削冷卻系統
  2. 自動潤滑系統
  3. 主軸8000轉
  4. 24把機械式刀庫
  5. 排屑方式螺排
  6. 水平調整螺栓及墊塊
  7. 程序儲存
  8. RS232接口
  1. 變壓器
  2. X不銹鋼伸縮罩Y軸風琴式伸縮罩
  3. 外防護鈑金
  4. 三色報警燈
  5. 精度檢驗合格書
  6. 電器說明書
  7. 使用手冊
  8. 程序操作手冊
