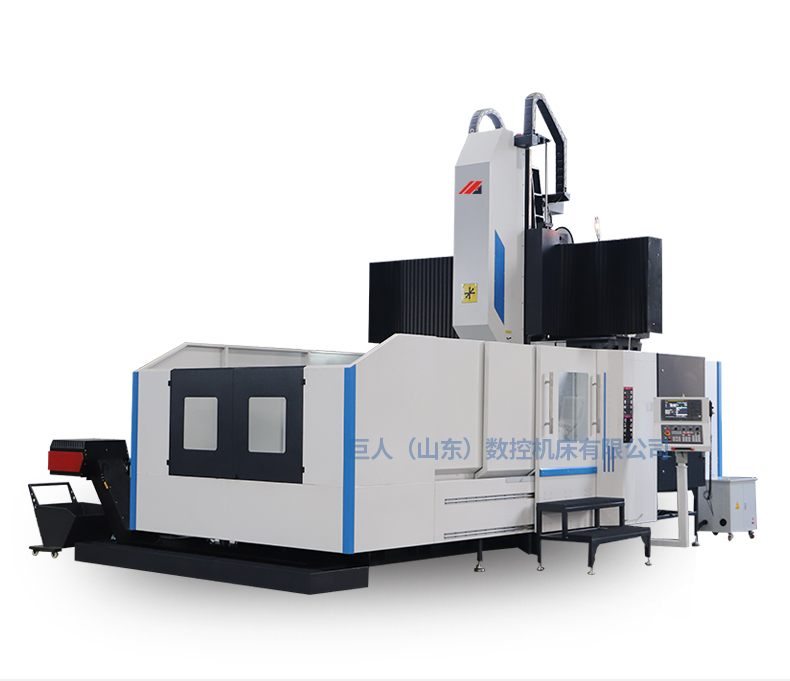

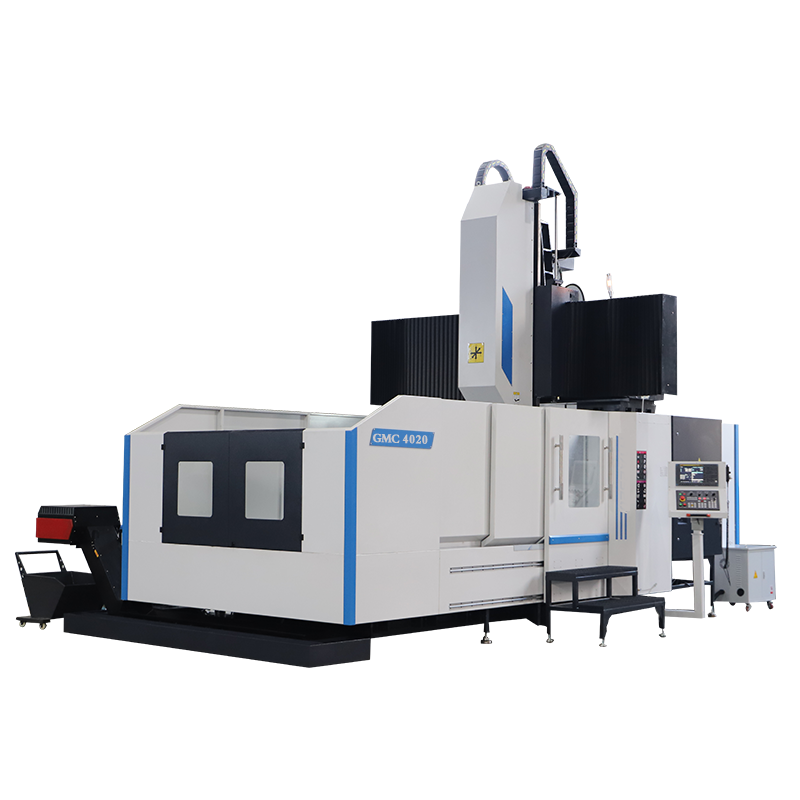

GMC4020龍門加工中心
產品型號：GMC4020
產品名稱：數控龍門加工中心
標準系統：FANUC 0i MF
產品資料下載
咨詢服務熱線
135 6220 2257
產品介紹
產品型號：GMC4020
產品名稱：數控龍門加工中心
標準系統：FANUC 0i MF
產品說明：
- X、Y、Z三軸行程：4200x2000x800mm
- 主軸轉動方式直連接傳動，最高轉速：6000轉。
- 頭部組為重型箱型結構，內部肋骨強化，高剛性。
- 主軸打刀方式采用氣動機構，打刀時主軸均勻受力，延長軸承壽命。
- 電器箱采內分隔離式設計，將控制器之發熱源部分給予以分離，前面使用熱交換器散熱，避免外界粉塵進入電箱；后側使用風扇為扇熱板散熱。
- 三軸采用高精密滾珠螺桿，結合精密螺帽預壓和尾端預拉裝置，確保機臺背隙與熱變形長時間保持在低值。
- X、Y軸采用滾柱式線性導軌，具有高剛性，低噪性，可做快速位移及獲得最佳循環精度。
- 所有成品均經過激光定位補正及循園測試，以確保最佳定位精度及伺服特性，且機臺出貨前經嚴格的檢驗措施，確保機臺的各項精度長期穩定。
- 技術參數
|
機型專案Item Model |
單位Unit |
參數 |
|
工作臺尺寸 |
mm |
4000x1600 |
|
X/Y/Z軸行程 |
mm |
4200/2000/800 |
|
主軸端面至工作臺距離 |
mm |
200-1000 |
|
兩立柱距離 |
mm |
2000 |
|
工作臺最大負重 |
Kg |
6000 |
|
X/Y/Z軸快速進給 |
m/min |
12/12/10 |
|
X/Y/Z絲桿規格 |
|
6312/5012/5012 |
|
X/Y導軌規格 |
mm |
RGH55/55 |
|
定位精度 |
mm |
±0.01/300 |
|
重復定位精度 |
mm |
±0.01/300 |
|
主軸最高轉速 |
rpm |
6000 |
|
主軸端錐度 |
mm |
BT50 |
|
控制器系統 |
/ |
FANUC |
|
X/Y/Z軸電機功率 |
N |
36+36+36 |
|
主軸電機功率 |
Kw |
15/18.5 |
|
|
|
|
4、標準配置
|
NO |
配置內容 |
|
|
1 |
數控系統：FANUC |
|
|
2 |
主軸最高轉速：6000rpm |
|
|
3 |
主軸轉動方式同步帶連接 |
|
|
4 |
主軸錐度：BT50 |
|
|
5 |
X/Y軸線軌Z軸硬軌 |
|
|
6 |
快速移動速度：12/12/10m/min |
|
|
7 |
|
|
